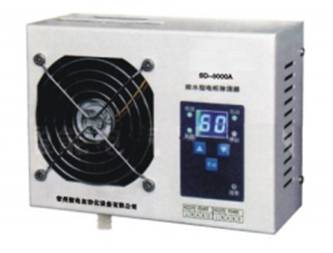

一． 產品概述
目前開關柜，匯控柜，端子箱，環網柜，箱變等電力設備中，一直采用加熱器來提高柜內溫度的措施防止凝露的發生，但由于較高的溫度空氣中包含的水份一直停留在空氣中，當環境溫度急劇下降時，空氣中無法繼續容納大量的水份，空氣中的水份仍將凝露在電氣設備的表面，所以檢修人員經常發現安裝有加熱器除濕控制器的電柜仍然有嚴重的凝露現象，危害設備的運行安全。
針對加熱器除濕效果差，耗能（常規加熱器功率100～200W），壽命短，維護頻繁等缺點我司利用半導體制冷技術，研制了高效節能的除濕裝置，使空氣中的水分不斷地在冷凝板表面凝結成水后排出柜外，快速降低柜內濕度。即使環境急劇變化時由于柜內空氣濕度非常小也不會再產生凝露。
該裝置還配備專用的智能化控制儀表，通過連續測量柜內的相對濕度的變化，自動控制抽濕裝置的啟停，該方法不僅能有效的降低柜內的濕度消除凝露，并且十分節能。
二．適用范圍
1. 高壓開關的匯控柜或戶外端子箱，這種電柜密封較好，一般放置在戶外早晚和四季溫差很大，而一旦有潮氣進入就很難用加熱的方法排出，當柜內外產生很大的溫差或梅雨潮濕季節時會發生嚴重的結露，直接威脅到開關設備的安全運行。
2. 帶電作業工具存儲柜：帶電作業工具對絕緣有特定的要求，安全規程規定，帶電作業工具不能受潮或結露，平時要放置在干燥條件下，但一般的存放柜沒有專門的防潮措施，用熱烘的辦法在一般柜內難以做到均勻除濕，而且工具受長期烘烤熱容易老化，最好的辦法應該是抽濕加微熱循環風的方案
3. 移開式或緊湊型高壓開關柜：內部結構緊湊，空間爬電距離小，對絕緣防潮有很高的要求，目前均采用傳統加熱方法除濕，防凝露這種方式不但耗能，在夏季還容易加劇柜內的溫升，在冬季容易加大柜內外的溫差而造成柜體內壁結露而銹鉵，縮短設備的使用壽命。
4. 地鐵隧道用的配電柜，由于這些電柜完全是地下的自然環境下工作，其內部水汽十分嚴重，盡管內部設備都有較強的除潮措施，但有時在惡劣環境氣候下還會由于潮濕而造成嚴重事故
三.主要功能
1， 柜內濕度顯示控制功能
2， 濕度遠方擴展顯示控制功能
3， 濕度控制限值可設定功能
4， RS485數據遠傳功能
四．主要技術指標
工作溫度范圍：-10～50℃
測濕范圍：10%RH~99%RH
抽濕量：24小時抽濕300~400ML（環境濕度大于85%RH）
電源電壓：AC220V
功率：30W
外形尺寸：150*105*60mm (寬*高*厚)
五．使用方法
（-）安裝方式
A根據現場安裝情況，確定安裝位置，利用安裝支架的固定，用M4螺釘或4mm鉚釘、4.8鉆尾螺釘固定，安裝時保證除濕器水平，不得傾斜；確保排水管朝下。
B保征除濕器四周與其他裝置間有大于2厘米空間，保證正面風扇出風口通暢；
C將出水管一端接入除濕器排水口，用卡箍固定，出水管中間保持順直，不纏繞，以利排水。另一端通向柜體外。
D根據接線端子功能配線。

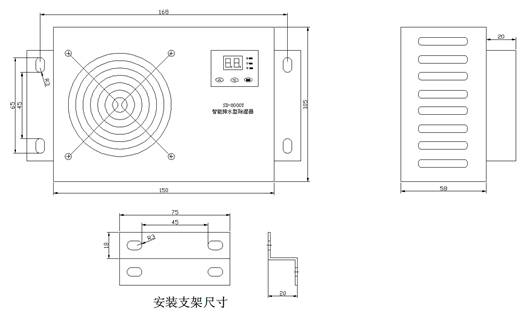

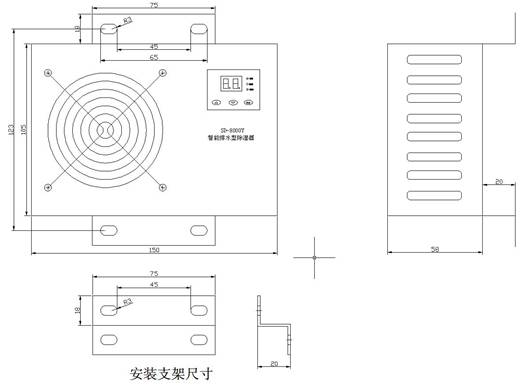

安裝方式供參考
A,安裝支架上下安裝
B,安裝支架左右安裝

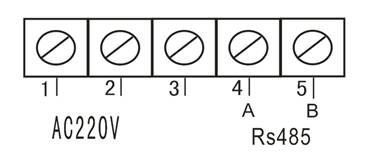

（二）接線端子圖
(二)濕度控制的調節設定方式
1.出廠初始值設定的相對濕度控制值為60%RH，即當相對濕度高于60%RH時，抽濕啟動。
2. 自動模式：電源接通后，除濕器進入自動模式，數碼管顯示當前環境濕度。
3.當需要調節柜內小環境的濕度時，如需改變動作閥值，按 或 鍵改變閥值，改到您所需要的值時，停止即可，無按鍵動作后8秒閥值自動保存
4.當環境濕度達到或高于設定值時，抽濕機自動啟動，“除濕”“風扇”“自動”燈點亮，當環境濕度降低到比設定值低10%時，抽濕機自動停止抽濕。
六．質量保證
本產品自交付之日起，提供三年質量保證。在質量保證期內，由于產品質量原因
導致的產品損壞，本公司予以免費維修，必要時予以免費調換。使用不當?shù)确琴|(zhì)量原因造成的損壞，或超過產品質量保證期，本公司予以終身維修和維護，其費用有客戶承擔。
|
