電流互感器（以下簡稱CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞阻開路，或一次繞阻流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次絕緣造成危害，還會使互感器過激二燒毀，甚至危及人員的生命安全。
使用電流互感器過壓保護器就能夠有效的防止因CT二次開路引起的事故。
LD-CTB-1保護器主要用于各種CT二次側的異常過電壓保護。保護器按于二次繞阻兩端，正常運行時漏電流極小，成高阻狀態。當發生異常過壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復正常狀態，重新正常工作。
保護器應該應用于各種CT二次側的差動繞阻、過流繞阻、測量繞阻、母線保護繞組、備用繞阻等。
互感器二次側開路過壓保護的基本元件是ZnO壓敏電阻，它與二次繞阻并聯。正常運行時，壓敏電阻呈高阻狀態，漏電極小取樣出來的信號為“0”，控制電路不工作，互感器處于正常運行狀態。一般情況下，二次繞阻電壓只有幾伏，****電壓不超過20V。
當CT二次回路開路或一次繞阻出現異常過流時，二次繞阻中產生的電壓遠遠高于正常運行電壓，此時壓敏電阻導通（大于150V），取樣出來的電壓信號較大，再經內部自動控制電路去控制二次繞阻短路，并在面板上發光顯示，同時輸出遠距離無源觸點信號。故障排除后，復位即可再次使用。復位方法有兩種，一種方法是斷電排除故障，重新啟動電源時“自動”復位。再一種方法是有電排除故障后，按動“復位”按鈕，電路才能復位，再次處于正常工作。

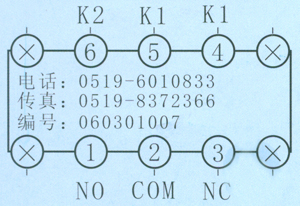

1.正常漏電流 IL (U<20V):<<1mA
2.導通電壓 Uc: 150V±10%
3.導通時間 Ts:50m≤Ts≤250ms
4.遙信繼電接點容量：AC220V/5A
5.保護繼電器接點容量：AC220V/15A
6.使用的CT規格：二次側峰值>150V
7.保護電流：≥5A
8.工作環境：溫度：-20℃～70℃
濕度：≤95%RH
9.復位方式：按壓“復位”按鈕；自動復位
10.耐電壓：2KV 50Hz 1min無飛弧、無擊穿
11.外形尺寸：48（高）×48（寬）×100（深）mm
|
 |
|
|
|
|
