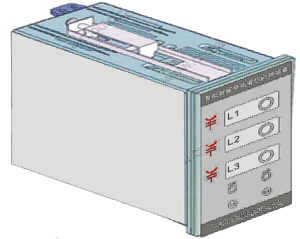

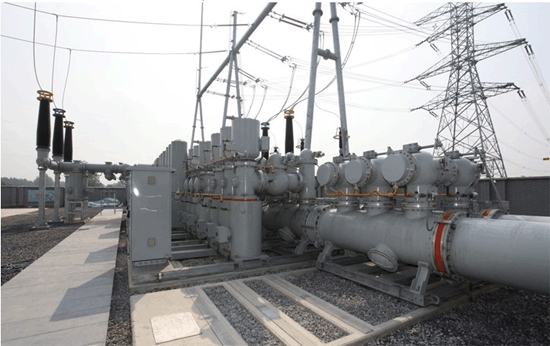

一、功能綜述 LD600型GIS高壓帶電顯示閉鎖裝置，是專門用于35-500KV GIS金屬封閉組合電器設備，該配套該裝置能對GIS設備內部驗電，及時反映高壓設備的帶電狀況，并輸出閉鎖信號，對操作機構等實施強制閉鎖，防止誤操作，對保障人身安全，設備安全起著重要作用。
該產品設計先進，結構合理，內部有狀態自檢和智能化的自適應調節，保障在不同大小的傳感器信號輸入時自動調節到信號****的靈敏位置，避免靠手動調節靈敏度帶來的麻煩和一些難以找到****信號傳輸靈敏度位置的問題。
該產品另一突出優點是一旦失去工作電源后，帶電指示器燈仍舊能指示高壓帶電狀態，并且外型小巧美觀。
二、主要技術指標
1、 工作額定電壓
輔助電源：AC/DC 110-220V 50/60HZ 5VA
檢測線路電壓范圍：10KV-550KV 50/60HZ
2、 信號輸入
傳感器輸入電流范圍6μA-200μA
3、 輸出接點數量及容量
A相B相C相各一對、三相轉換接點共兩組、報警輸出接點一組
（接點均為無源輸出）繼電器接點容量 ≥5A /250VAC ; ≥5A /30VDC。
4、 高壓帶電顯示
有源/無源符合DL/T538-2006 (7.3節標準)
5、抗干擾性能（電磁兼容性）：
快速瞬變脈沖群： GB/T17626.4-1999 III級
靜電放電： GB/T17626.2-1998 Ⅲ級
電壓暫降、短暫中斷和電壓變化： GB/TD626.11-1999 Ⅲ級
浪涌(沖擊)： GB/T17626.5-1999 Ⅲ級
6、絕緣強度： IEC 60255-5 2KVrms-1min
7、環境承受能力： 工作 -30℃- +70℃
濕熱 95%RH 25℃
