| LD3000型SF6開關室環境智能化監控系統 |
 |
SF6氣體以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用，雖然在常態下，SF6氣體是一種無色、無味、無毒惰性氣體，當它在高壓電弧的作用下，這種氣體會發生分解。遇水份后產生一些劇毒物質，如氟化亞硫酰（SOF2）、四氟化硫（SF4）、二氟化硫（SF2）等，類似這些劇毒物質即便市微量也能致人非命。
當前SF6氣體在中、高壓設備中的大量使用，其安全性已受到人們的普遍關注。針對SF6氣體比空氣重，泄露易聚集，易造成低層空間缺氧，空氣含毒環境對人員的威脅等問題。有關部門已制定了一系列相應的行業安全法規，法規中明確規定了人員在進入SF6配電裝置室時必須先通風15分鐘，對空氣中的SF6濃度及氧氣含量進行測試以及在SF6配電裝置的低位區應安裝報警的氧量儀和SF6氣體泄露報警儀，LD3000型SF6開關室環境智能化監控系統，正是按照這些行業安全法規的要求而設計的一種智能化環境在線監測系統�？蔀楝F(xiàn)場工作人員人身安全提供可靠保護。
1、SF6氣體濃度檢測，語音報警，泄露時自動排風。
2、空氣中的氧氣含量檢測，缺氧報警。
3、人體紅外監測，對進入工作區人員自動進行安全語音提示。
4、自動定時排風及泄露超標自動排風。
5、手動排風按鍵控制，上次排風時間提示。
6、環境溫度自動監測。

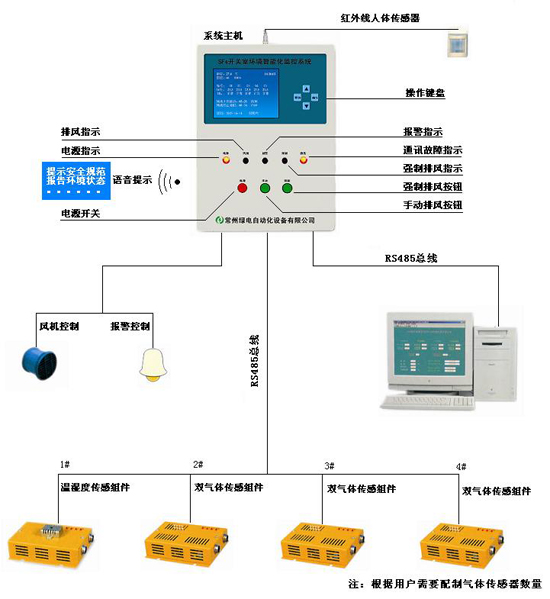

7、現場總線通訊，根據需要擴展氣體檢測探頭。
8、與上位計算機連接，實現遠程監控。
9、事件記錄與歷史數據記錄。
10、大屏藍背景LCD顯示，人到自動亮，停止操作后40秒自動關閉背光。
工作環境：0～50℃≤95%RH，海拔2000米以下
工作電源：AC/DC100～265V 功耗：主機<25VA 傳感器模塊<6VA
氧含量檢測范圍：1%～25% 精度：±1%FS，低于18%時報警輸出接點閉合
SF6氣體泄露監測：>1000PPm時，風機輸出接點閉合
風機啟動：氧含量≤19.6%時式SF6氣體濃度>1000PPm時，自動啟動風機每次啟動時間15min，可手動或強制啟動風機
溫度測量范圍：0～99℃
濕度測量范圍：10～99%RH
語音提示啟動：當人體接近工作室門1.5m范圍時（可調節）
報警繼電器觸點功率：AC220V/7A
風機控制接觸點功率（三相）：380V/15A
主機外型尺寸：341（高）×253（寬）×85（厚）mm（墻面固定安裝式）
傳感器組件尺寸：145（長）×120（寬）×36（高）mm
絕緣性能：外殼與電源間：>10MΩ
抗電強度：外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
通訊：RS485接口，ModBus通訊協議，波特率4800BPS（出廠設定）
|
 |
|
|
|
|
