LD-6000系列開關狀態綜合指示儀式根據當前中壓系統開關柜技術發展而開發設計地一種新型地多功能、智能化模擬動態指示裝置.它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制、加熱器故障指示等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇，只要指定不同的訂貨型號并提供一次方案圖即可。它可根據用戶需要加入回路電流量、電壓值、開關分合閘次數、溫度、濕度等數字顯示功能，還可加入RS485通訊接口，給計算機監控網絡提供遙控、遙信數據。該產品以一體化布局配套裝置于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態指示功能和安全性能。
LD-6000系列開關狀態綜合指示儀的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電（閉鎖）指示器、自動加熱除濕、溫度控制器、加熱器故障檢測器等多種控制、指示裝置。

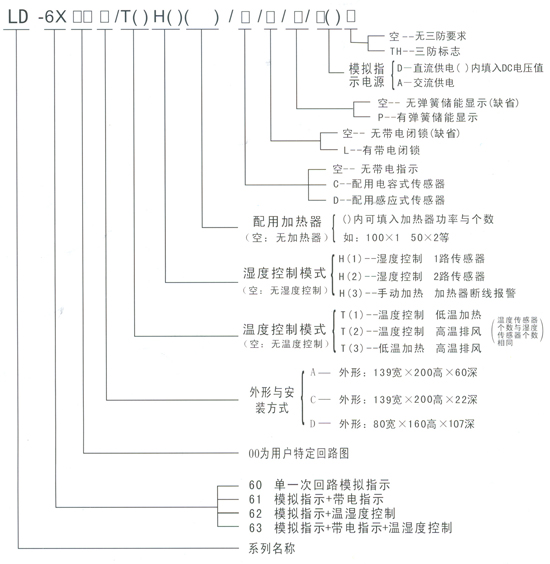

（定貨時可參考下列型號與功能來確定定貨型號，如有特殊要求，定貨時另行說明）
使用環境：-10℃～50℃ ≤95％RH 存貯環境：-20℃～60℃ ≤95％RH
抗電強度：外殼與端子間≥AC 2000V 絕緣性能：外殼與端子間≥100MΩ
• 模擬指示部分
工作電源：DC48V、110V、220V或AC220V(由用戶訂貨時指定)
工作電流：≤30mA
斷路器狀態指示：斷路分、合閘，無源觸電輸入
斷路器合閘時，合閘觸電閉合，紅色垂直模擬條發光
斷路器分閘時，分閘觸電閉合，綠色模擬條發光
斷路器位置指示：無源觸點輸入
工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置
試驗位置觸點閉合時，綠色水平模擬條發光，指示斷路器處于試驗位置
斷電時，紅、綠發光條均不亮指示斷電狀態
接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘
無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘
彈簧儲能指示：無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能
無源觸點輸入斷開，紅色彈簧符號亮，表示未儲能
注：①以上節點信號均來自于斷路器的輔助觸點，接地閘刀可用行程開關觸點；
②失電狀態所有的發光指示均不亮。
• 高壓帶電指示部分
LED啟輝電壓（kV）:額定相電壓×0.15～0.65
強制閉鎖啟控電壓（kV）：額定相電壓×0.65
• 加熱除溫控制部分（訂貨時由用戶選擇）
加熱器電源：AC220V
濕度傳感器：1路或2路
控制方式：任何一路傳感器感濕，與其對應的加熱器啟動，加熱指示燈點亮
除濕控制：溫度≥93％RH或將形成凝露時加熱投入
溫度<75％RH,凝露解除時加熱退出，加熱指示燈滅
加熱輸出繼電器觸點功率：AC 220V/6A（每一路）
• 溫度控制部分（控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標供貨）
低溫加熱：≤5℃時，啟動加熱；≥13℃時，停止加熱
高溫排風：≥40℃時，啟動排風；≤35℃時，停止排風 • 斷線報警：任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出觸點閉合。（判斷哪一路加熱器故障時，只需將加熱器斷開一次，用萬用表量其阻值呈開路狀態，立即可知故障所在。）
針對如中置柜、手車柜、箱式柜、環網柜等等開關設備不同的大小和配置要求，LD6000產品有A、C、D三個型號的外殼，用戶可根據下列情況選擇不同的外形和安裝方式。
1.LD6000A型外殼，適用于儀表室面板布局比較寬松且需功能較多的場合。因內部體積比其它型號大寫，故可集中一些如帶電指示、溫度、溫度控制等綜合功能、布局合理、緊湊。
2.當儀表室門上位置已無余地時，可選用LD6000C型外殼，可將其它安裝于電柜的中門上。由于裝入深度僅二公分多，且插拔式端子從側面接線，保證不會碰到中門內的斷路器，裝入中門后在后面板裝一防爆罩，同時將線纜封閉，以確定符合五防要求。這種安裝方式，可適用于各種配置的開關柜。
3. LD6000D型是一種小體積、動態模擬指示裝置。由于它小巧美觀，適用安裝于位置緊湊、柜體較小的場合。
1.LD6000A型均是嵌入式結構。只需在面板上開123×183mm矩形孔，再將其推入到面板的開孔中用螺絲緊固即可。
2.LD6000C型為超薄型結構，適用于中門（斷路器室）安裝。先在中門上開123×183mm矩形孔，將其裝入，然后用四個螺釘緊固即可，插拔式側面可引出線可用金屬罩封閉或用尼龍?zhí)坠芨綦x。

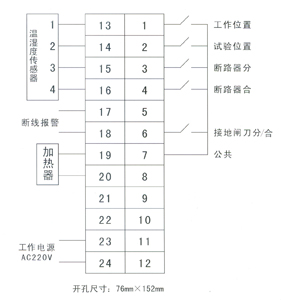

3.LD6000D型是嵌入式結構，只需在面板上開152×76mm的孔，再將其推入面板的開孔中用緊固件固定即可。

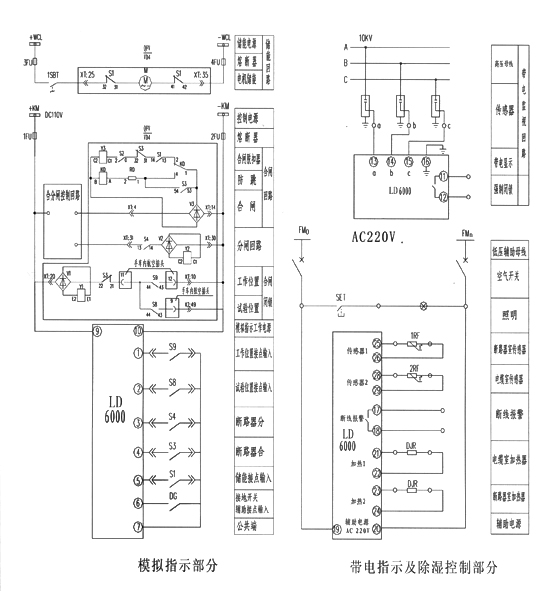

4.按端子的配線功能接線，接好并校對準確后，方可通上電源。
5.將各開關量輸入端短接一下，觀察對應功能的指示是否發光正�；蛳�。
6.有自動除濕控制功能的，對傳感器模擬加濕，模擬凝露條件，加熱指示燈應點亮，與其對應的加熱器控制端應有AV220V輸出。同時，在有加熱器啟動的條件下，如果某一端子未加熱器時，加熱故障燈點亮，故障報警觸點閉合輸出。接入加熱器后故障報警接解除，說明自動加熱控制功能正常。
7.帶電指示器的各輸入端分別接上對應的高壓帶電指示傳感器，高壓電試驗時，帶電指示燈亮，有閉鎖功能時閉鎖解除燈滅，閉鎖有效；高壓斷開后，帶電指示燈滅，閉鎖解除燈亮，閉鎖解除。（無工作電源時，閉鎖有效）
|
